名稱：正八邊形工業相機圓點標定板
產品編號：
產品描述：8條邊均為52mm；圓直徑為65mm；玻璃整體長和寬均為125mm；圓到邊的距離為30mm；厚度為2mm。 |
 |
|
分享按鈕
本產品介紹：
|
產品名稱
|
產品描述
|
圖形精度
|
|
正八邊形
工業相機圓點標定板
|
1、8條邊均為52mm；
2、圓直徑為65mm；
3、玻璃整體長和寬均為 125mm；
4、圓到邊的距離為30mm；
5、厚度為2mm。
|
1 μm
|
應用領域
宏誠光學玻璃系列標定板和陶瓷系列標定板是專為高校實驗、研究單位項目研發和機器視覺集成商產品標定等等客戶群體使用的常用標定工具，能夠方便獲得相機的標定數據。

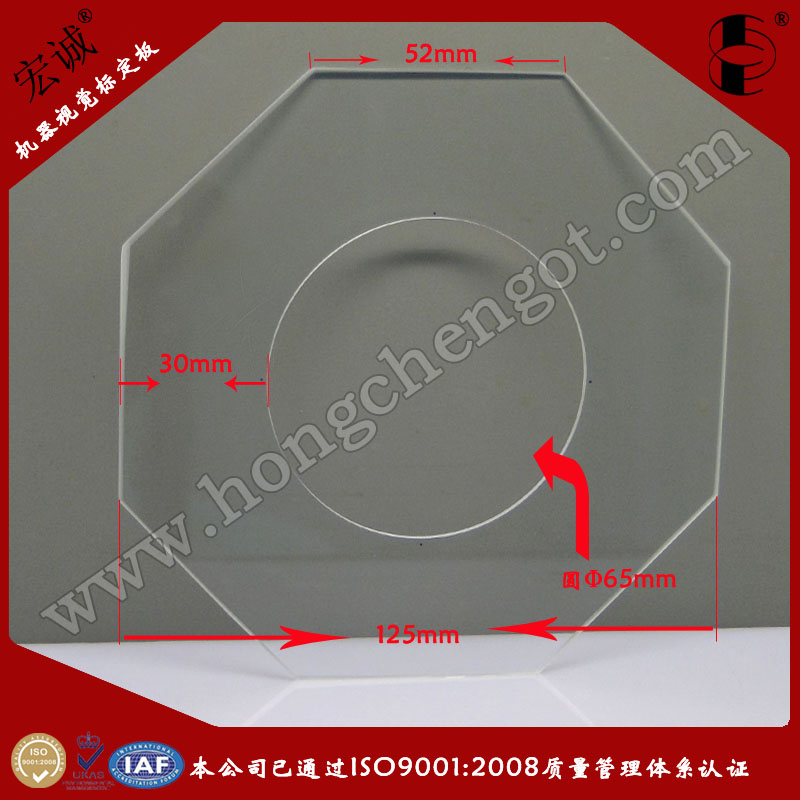

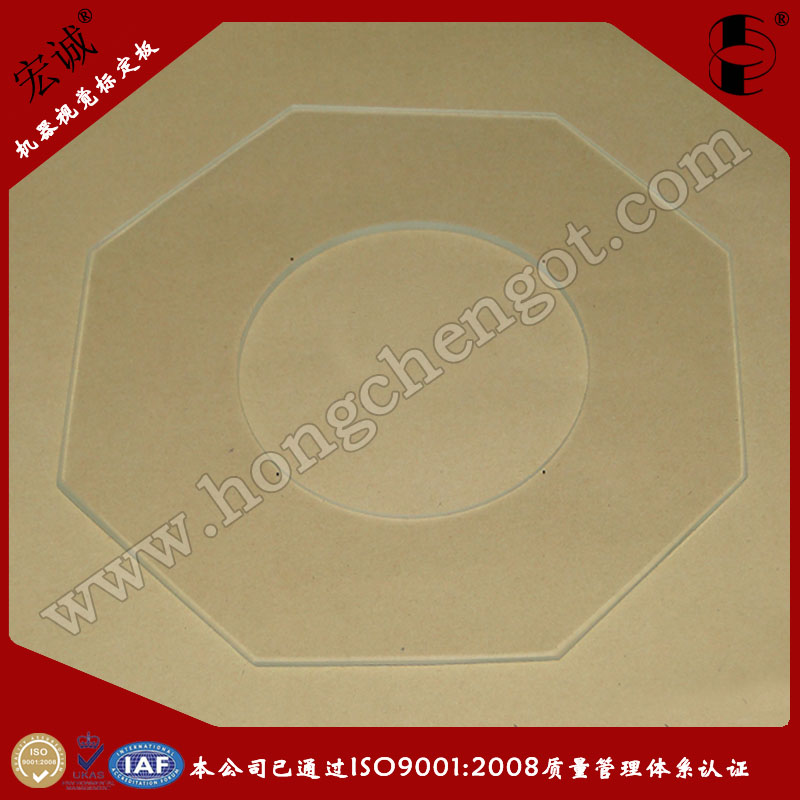

本產品圖片：
常見問題解答（FAQ）：
1、什么是標定板？
標定板 （Calibration Target） 在機器視覺、圖像測量、攝影測量、三維重建等應用中，為視覺機器校正鏡頭畸變；確定物理尺寸和像素間的換算關系；以及確定空間物體表面某點的三維幾何位置與其在圖像中對應點之間的相互關系，需要建立相機成像的幾何模型。通過相機拍攝帶有固定間距圖案陣列平板、經過標定算法的計算，可以得出相機的幾何模型，從而得到高精度的測量和重建結果。而帶有固定間距圖案陣列的平板就是標定板（標定目標 Calibration Target）。
2、標定板的材質有哪些？
標定板的材質通常有兩種：
（1）、蘇打玻璃
玻璃基底的標定板廣泛應用于透射式視覺測量系統，具有熱膨脹系數小、精度高、硬度較大、防腐蝕性好等特點。
（2）、陶瓷材質
陶瓷標定板采用陶瓷基底的標準板具有熱膨脹系數小、強度高、硬度高、耐磨性好、熱傳導率低、防酸堿性好等特點，且其良好的表面漫反射處理，解決了在應用過程中，前置光源情況下玻璃材質標定板反光的難題，可更好地識別標定板圖案細節信息從而達到更高的標定精度和測量精度。
3、標定板的類型有哪些？
常見標定板種類有：國際棋盤格標定板，實心圓陣列標定板，網格標定板，陶瓷標定板等等。其他的標定板可以按照要求來進行定制。
4、常見的標定板規格有哪些？
——圓點標定板常見規格如下：
|
外形尺寸
|
圓點直徑
|
外形尺寸
|
圓點直徑
|
|
玻璃標定板
|
|
63ⅹ63
|
3.5
|
63ⅹ63
|
2
|
|
63ⅹ63
|
3
|
63ⅹ63
|
4
|
|
100ⅹ100
|
2
|
100ⅹ100
|
3
|
|
100ⅹ100
|
4
|
100ⅹ100
|
5
|
|
125ⅹ125
|
3
|
125ⅹ125
|
5
|
|
138ⅹ138
|
6
|
275ⅹ225
|
3（4個Φ7）
|
|
300ⅹ300
|
3
|
|
|
|
*最大尺寸：600mm×800mm
*其他特殊規格可按客戶要求訂做
|
|
陶瓷標定板
|
|
50ⅹ50
|
|
63ⅹ63
|
|
|
100ⅹ100
|
|
200ⅹ200
|
|
|
300ⅹ300
|
|
|
——棋盤格標定板常見規格如下：
|
外形尺寸
（mm）
|
方格尺寸
(mm)
|
外形尺寸
（mm）
|
方格尺寸
(mm)
|
|
玻璃標定板
|
|
63ⅹ63
|
1ⅹ1
|
63ⅹ63
|
2ⅹ2
|
|
63ⅹ63
|
3ⅹ3
|
63ⅹ63
|
4ⅹ4
|
|
63ⅹ63
|
5ⅹ5
|
|
|
|
100ⅹ100
|
4ⅹ4
|
100ⅹ100
|
5ⅹ5
|
|
100ⅹ100
|
6ⅹ6
|
125ⅹ125
|
3ⅹ3
|
|
125ⅹ125
|
5ⅹ5
|
200ⅹ200
|
3ⅹ3
|
|
200ⅹ200
|
5ⅹ5
|
206ⅹ206
|
3ⅹ3
|
|
300ⅹ300
|
3ⅹ3
|
300ⅹ300
|
5ⅹ5
|
|
300ⅹ300
|
20ⅹ20
|
351ⅹ351
|
1.35ⅹ1.35
|
|
*最大尺寸：600mm×800mm
*其他特殊規格可按客戶要求訂做
|
|
陶瓷標定板
|
|
63ⅹ63
|
|
100ⅹ100
|
|
|
125ⅹ125
|
|
200ⅹ200
|
|
|
300ⅹ300
|
|
|
|
5、如果以上不能幫助您解決難題，您還可以通過網站上面的服務熱線咨詢我們。
