本產品介紹：

產品說明

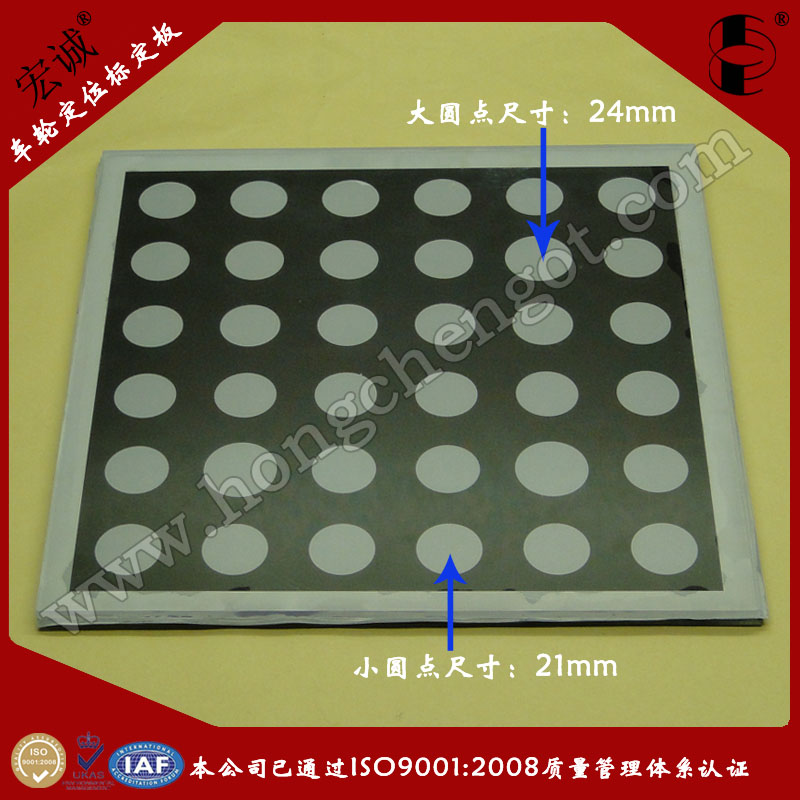

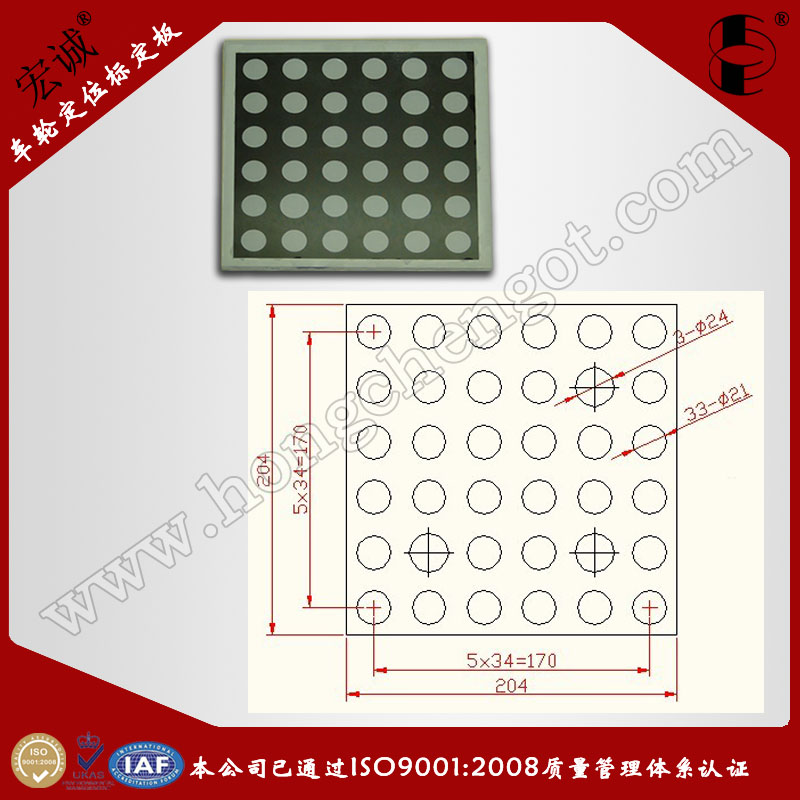

1.外形尺寸：250×250mm

2.有效圖形尺寸：204×204mm

3.圓點直徑：小圓點：21mm；大圓點24mm

4.圓點個數：一行有6個圓點；有6行，一共36個圓點（其中3個大圓點，33個小圓點）

應用說明

1．測量原理：

對于V3D定位儀，其系統是由計算機主機、信息主板、高性能數字照相機和4個目標盤等基本元件構成。照相機的發光二極管不斷發射固定頻率的紅外線，目標盤接收到光線后，將光線反射給照相機進行成像，照相機將所成圖像與先儲存在電腦中的圖像數據進行比較后，精確地計算出目標與相機間距離，再通過數據處理后，計算出車輛相關尺寸，得出相應四輪定位數據。利用高技術的數字相機和V3D技術，計算出車輛車身平面、輪軸平面和每一個車輪的車輪平面。利用三個平面的幾何關系確定車輛的四輪定位數據，并將這些數據與原廠數據進行比較，告知操作人需要調整的角度信息。

2．測量方式：

對于V3D定位儀，是通過照相機來實現光電數字成像，實現定位測量。

3．信號傳輸：

對于V3D定位儀，在進行車輪定位時，每個車輪上安裝的是反光盤（亦稱目標盤即車輪定位標定板），反光盤反射來自照相機總成中LED燈發出的紅外線，并被數字相機接收，生成數字信號，再由計算機處理該信號。信號傳輸過程中，相機與安裝在車輪上的目標盤之間無需任何線的連接。

4．定位操作：

對于V3D定位儀，因照相機高高地立于車輛及舉升機的正前方，不易發生傳輸信號的遮擋問題。且定位操作步驟簡化。

V3D的組件

V3D定位儀使用的目標盤是經過特殊設計的，其上面有若干個圓斑，圓斑是由特殊的反光材料制成，非對稱排列且大小不等，以便利用圓的透視和透視縮短特性，并且相互校驗。目標盤只是一個被動的反光板，其上沒有任何連接線路和感應性的電子器件。V3D的照相機是由一系列發光二極管（LED）和CCD照相機組成。發光二極管用于照亮目標盤。光線照到目標盤時并反射回來被照相機接收。這些圓的映像經軟件處理，以確定距離和角度。LED燈所發出光線的亮度非常高。目標盤反射回來的光被過濾，只允許LED光被使用。LED光每次閃光，照相機都捕捉到一張映像。

5、3D模式

1）定位角度表達

如上面所述，根據透視原理，V3D測量系統可測量出目標盤所移動的距離；根據透視縮短原理，當圓環沿縱軸旋轉時，我們可以此方式測量出前束角的變化。當圓環沿橫軸旋轉時，我們可以此方式測量出主銷后傾角的變化。如“圖11”所示，將目標盤通過夾具以特定角度安裝在車輪上，當前后推動車輛時，車輪及目標盤隨之前后滾動，這一過程中目標盤的對稱線將形成一組矢量曲面，兩條對稱線之間的夾角叫矢量角，通過矢量角，我們可計算出車

輪外傾角的變化。

2）建立測量基準平面

車身平面 V3D在建立模型時首先確定四個車輪旋轉軸線，再由四個軸線確定車軸平面，即車身平面，這個平面是V3D測量系統的測量基準平面。這個基準平面的優點是不依賴于重力或重力傳感器。我們做個實驗，將車體向后傾斜，來測量主銷后傾角值是否變化。由于基準平面的傾斜，基于重力原理的定位儀此時會顯示出后傾角的變化；由于V3D的參考平面是車身平面，V3D測量系統測量的后傾角仍然是0度，沒有變化，實驗中，我們只是降低了車身后部，實際上主銷后傾角沒有變化，而V3D測量系統真實地反映了這一情況。
