產品展示
名稱:國家標準平行平晶0-25mm
產品編號:HBM04-X25-1
產品規格:0-25mm
高度公差:

分享按鈕

國家標準平行平晶0-25mm



本產品介紹:

與平面平晶相似,把它與加工鏡面相接觸,就會產生干涉條紋,通過對此干涉條文的測量,可以求得工件被加工鏡面的平面度和平行度。平行平晶的兩面均為高精度的平整鏡面,且相互間的平行度很高,適用于檢測各種計量器具的測量工作面的平面度及平行度。平行平晶共分為4個系列,每個系列各分六組,每組四塊。

產品規格:

每組平行平晶共四塊,分四個尺寸系列組

測量面上平面度偏差:<0.1UM

平行度局部偏差: 0.03UM

測量面平行度誤差:組1系列允許差值:0.06UM,

                  23系列允許差值:0.08UM,

                  4系列允許差值:0.1UM。

1

平行平晶

0-25mm

4/

2

平行平晶

25-50mm

4/

3

平行平晶

50-75mm

4/

4

平行平晶

75-100mm

4/



平行平晶尺寸系列表

組號

0-25

25-50

50-75

75-100

1

15.00, 15.12

15.25, 15.39

40.00, 40.12

40.25 40.37

65.00, 65.12

65.25, 65.37

90.00 90.12

90.25, 90.37

2

15.12 15.25

15.37, 15.50

40.12 40.25

40.37, 40.50

65.12 65.25

65.37, 65.50

90.12 90.25

90.37, 90.50

3

15.25, 15.37

15.50, 15.62

40.25 40.37

40.50, 40.62

65.25 65.37

65.50, 65.62

90.25, 90.37

90.50 90.62

4

15.37, 15.50

15.62 15.75

40.37, 40.50

40.62, 40.75

65.37, 65.50

65.62, 65.75

90.37 90.50

90.62, 90.75

5

15.50, 15.62

15.75, 15.87

40.50, 40.62

40.75, 40.87

65.50, 65.62

65.75 65.87

90.50, 90.62

90.75 90.87

6

15.62, 15.75

15.87 16.00

40.62, 40.75

40.87, 41.00

65.62, 65.75

65.87, 66.00

90.62, 90.75

90.87 91.00



應用領域

宏誠光學平行平晶適用于干涉法測量千分尺、卡規和千分表等測量面平面度、平面平行度,。也適用于高等院校、科學研究等單位做平行度等檢測。

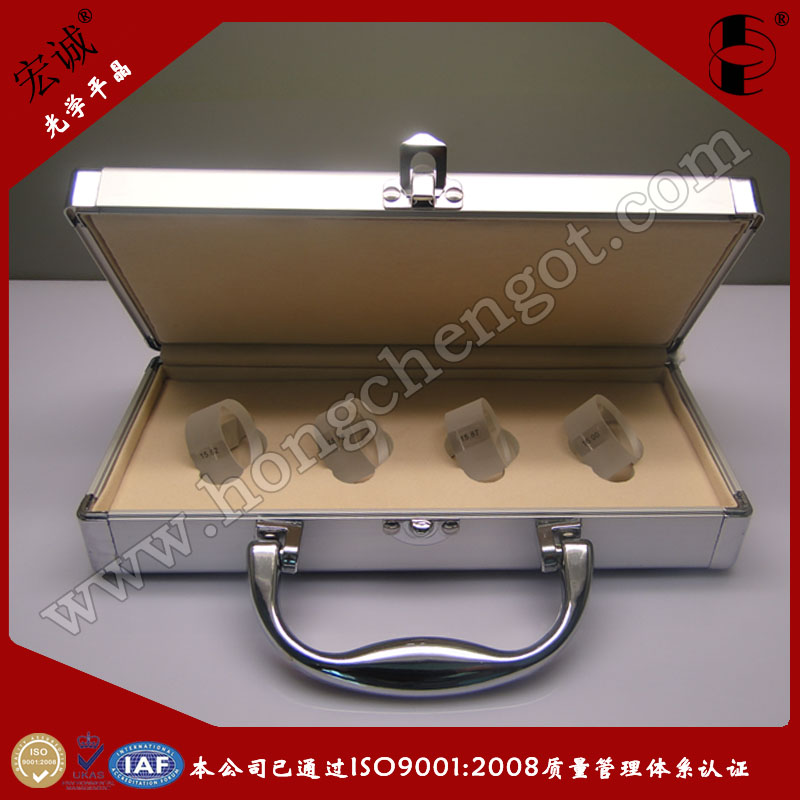

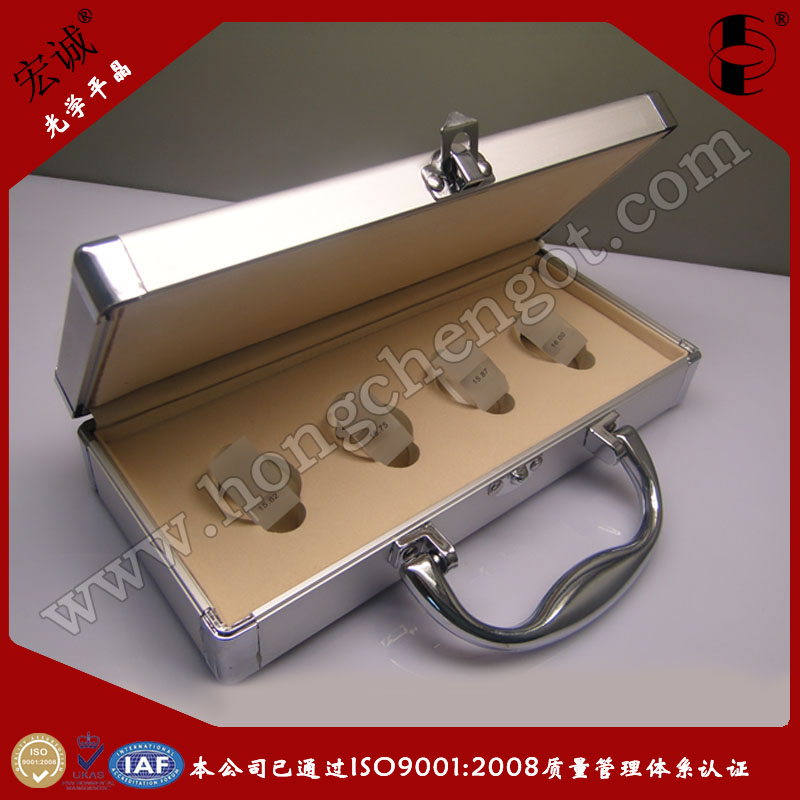

本產品圖片:

國家標準平行平晶0-25mm



國家標準平行平晶0-25mm
