產品展示

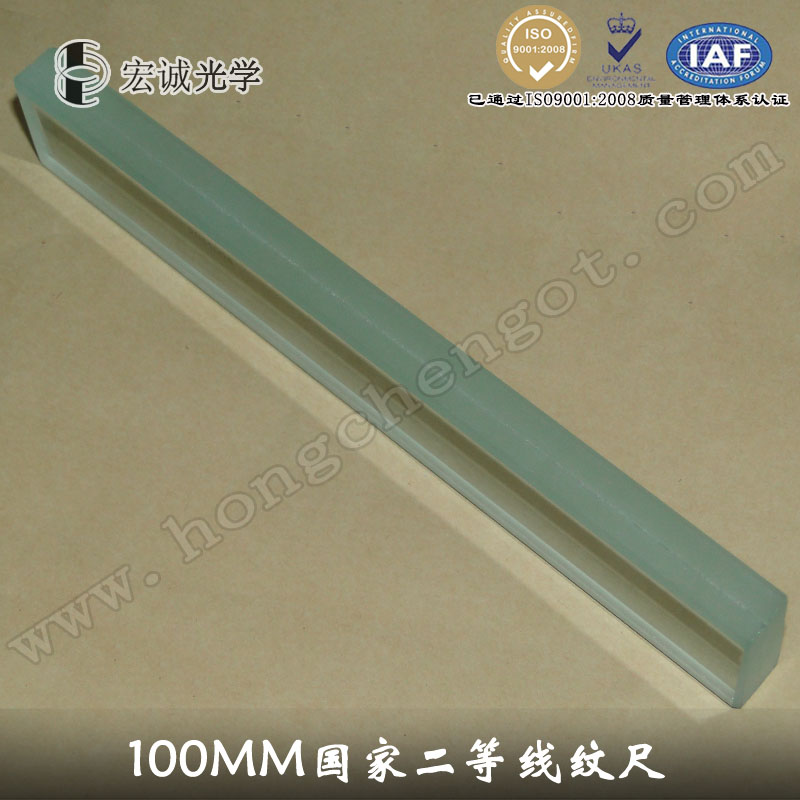

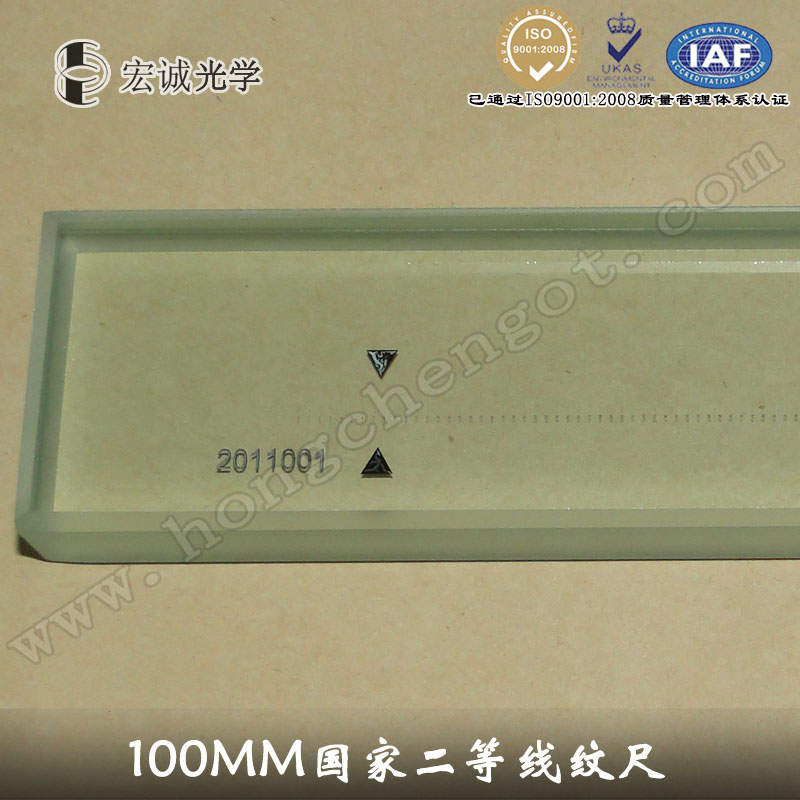

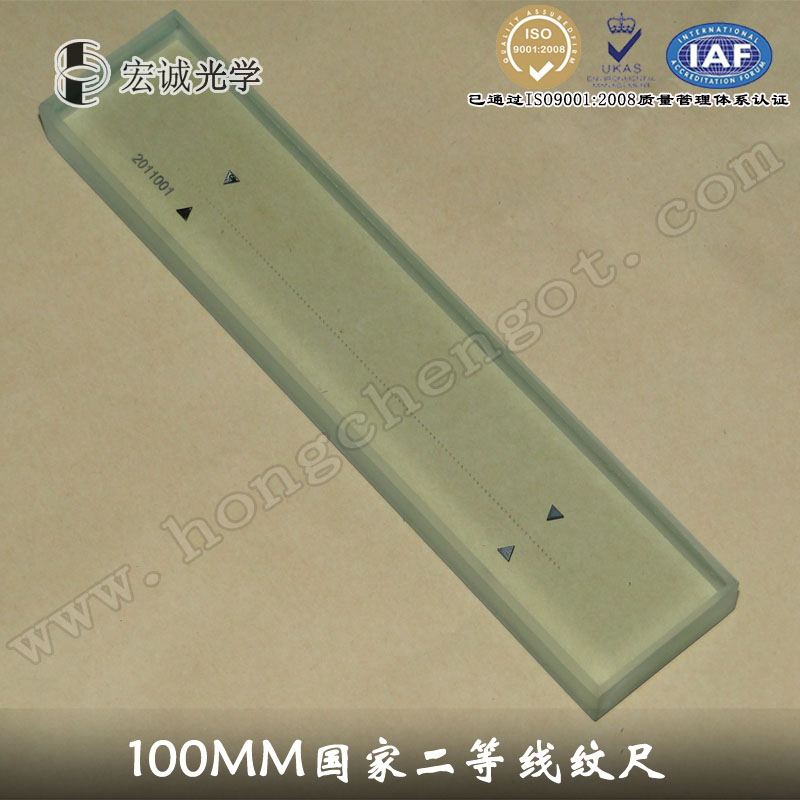

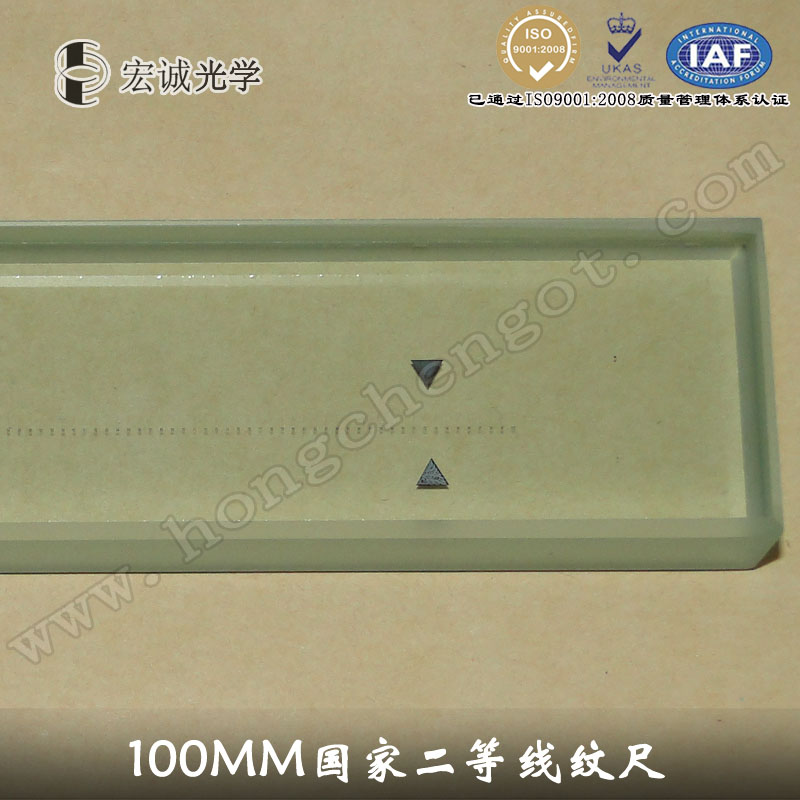

名稱：100mm二等線紋尺（可提供計量報告）

型號：HBL11-100-Z

尺寸：130*30*10MM

精度：

▇規格：

規格型號	長（mm）	寬	厚	分格值	精度(μm)
HBL01—100	130	30	5	0.1mm,0.5mm,1mm	1
HBL01—200	230	30	5	0.1mm,0.5mm,1mm	1
HBL01—300	330	30	5	0.1mm,0.5mm,1mm	1
HBL01—400	430	30	5	0.1mm,0.5mm,1mm	1
HBL01—500	530	30	5	0.1mm,0.5mm,1mm	1
HBL01—600	630	30	5	1mm	3
HBL01—700	730	30	5	1mm	3
HBL01—800	830	30	5	1mm	5—8
HBL01—1000	1030	30	5	1mm	8—10

以上規格為常用規格，其他型號可以定做。

國家級別線紋尺參數：

規格型號	長（mm）	寬	厚	分格值	精度(μm)
HBL01—10	13	30	5	0.01mm	1
HBL01—100	130	30	10	1mm	1
HBL01—200	230	30	10	1mm	1.5
HBL01—300	330	30	15	1mm	2.5
HBL01—400	430	30	15	1mm	3
HBL01—500	530	30—35	15—25	1mm	3.5

▇應用領域：工作線紋尺用于比長儀、測長機、萬能工具顯微鏡、萬能測量機等長度測量工具中作為測量校準光學部件；在坐標鏜床、坐標磨床等精密機床中作為定位元件線紋尺用于測量或定位時,要和讀數顯微鏡、光學讀數頭或光電顯微鏡等配套使用。其中工具顯微鏡所用的線紋尺膜面向下，刻線在尺子的背面。
