產品展示

名稱：影像測量儀多圖形校正片HBM03-ADS-1

產品編號：HBM03-ADS-1

產品規格：63mm*63mm*2mm

圖形精度：1μm

分享按鈕

本產品介紹：

產品名稱	產品編號	外形尺寸	圖形精度（μm）
高精度多圖形校正片	HBM03-ADS-1	63mm63mm2mm	1

產品說明：

外形尺寸：63MM*63MM

圖形規格：50MM*50MM

圖案描述：Ф0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.4mm小圓各10個（5個白5個黑）成5*10矩陣排列，相鄰兩白圓（黑圓）中心距為2mm，相鄰白圓和黑圓中心距為4mm；6圈回字形圖加十字線，十字線線寬為0.005mm；10*10mm網格（1*1mm小格）中心是2*2網格（0.1*0.1mm小格），線寬為0.01mm。

應用領域

專業用于測量儀器在測量的時候進行標準化校準。即儀器測量工件前對儀器進行校對，以此標準片作為標準樣品，根據距離對應關系，來得到標準數值。儀器校準后方可進行測量，得到準確數值。對于機器視覺儀器，影像測量儀器，二次元，三次元，顯微鏡，PCB，貼片機等高精度測量儀器的定位儀器起到很重要的作用。

本產品圖片：

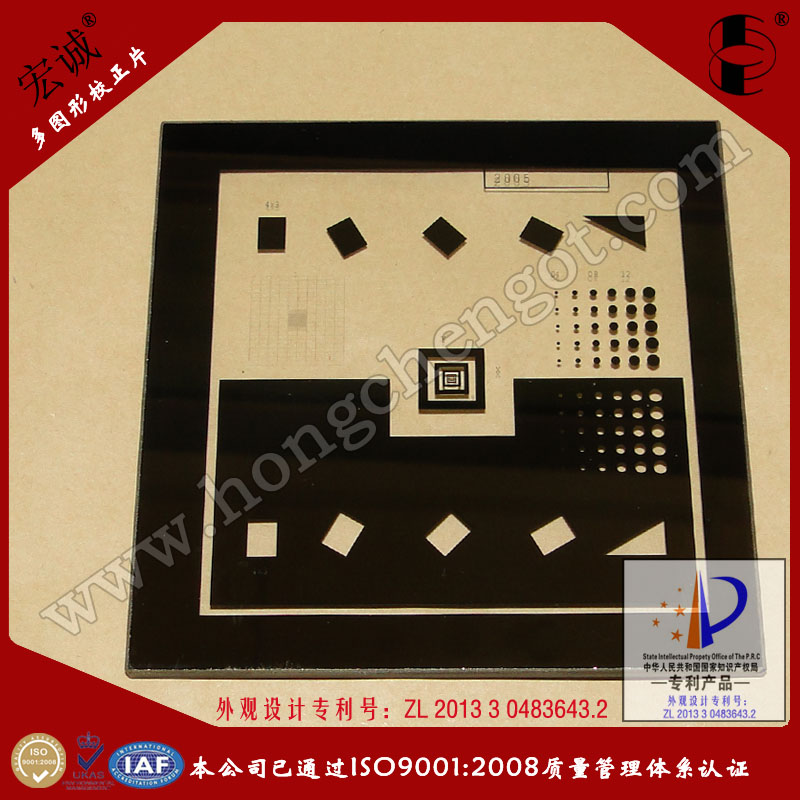

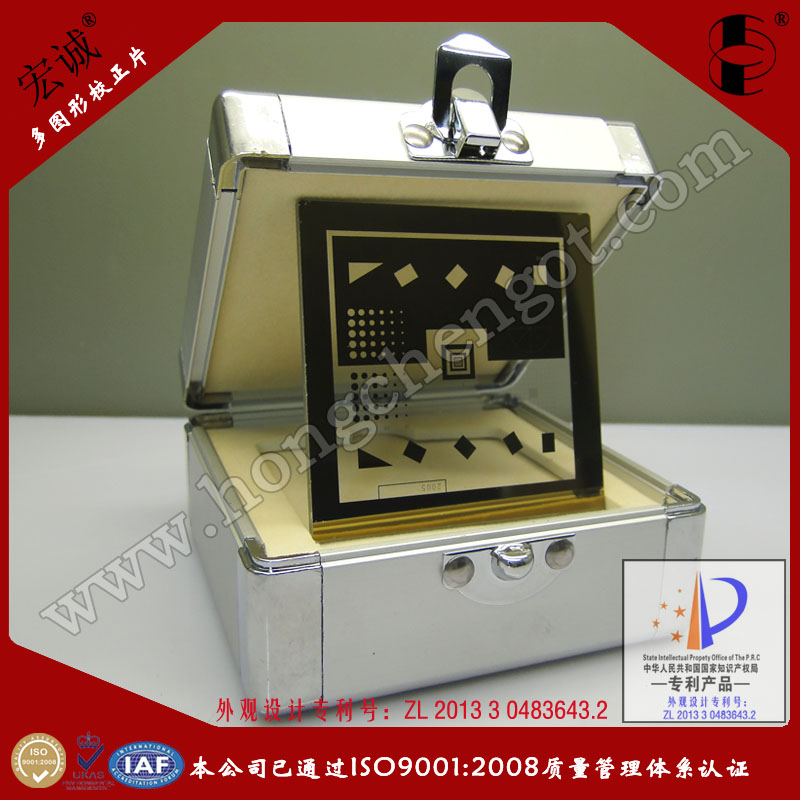

影像測量儀多圖形校正片HBM03-ADS-1
