產品展示

名稱：300mm*300mm點陣畸變校正標定板

產品型號：HBM03-4030-Y

外形尺寸：300mm*300mm*3mm

圖案描述：Ф2mm黑圓成59*59矩陣排列，圓心距為5mm

產品規格

產品型號：HBM03-4030-Y

外形尺寸：300mm*300mm*3mm

圖案描述：Ф2mm黑圓成59*59矩陣排列，圓心距為5mm

圓點校正標定板規格：

外形尺寸	圓點直徑	外形尺寸	圓點直徑
63ⅹ63	3.5	63ⅹ63	2
63ⅹ63	3	63ⅹ63	4
63ⅹ63	5	63ⅹ63	6
63ⅹ63	7
100ⅹ100	2(3個Φ 4)	100ⅹ100	3
100ⅹ100	4	100ⅹ100	5
100ⅹ100	6	100ⅹ100	7
138ⅹ138	6	275ⅹ225	3（4個Φ7）
300ⅹ300	3
陶瓷板
50ⅹ50		63ⅹ63
100ⅹ100

應用領域：

專業用于測量儀器在測量的時候進行標準化校準，即儀器測量工件前對儀器進行校對，以此校準片作為標準樣品，根據距離對應關系得到標準的數值，對于PCB板，五金電鍍，2次元，3次元，顯微鏡，貼片機等測量，定位儀器起到很重要的作用。

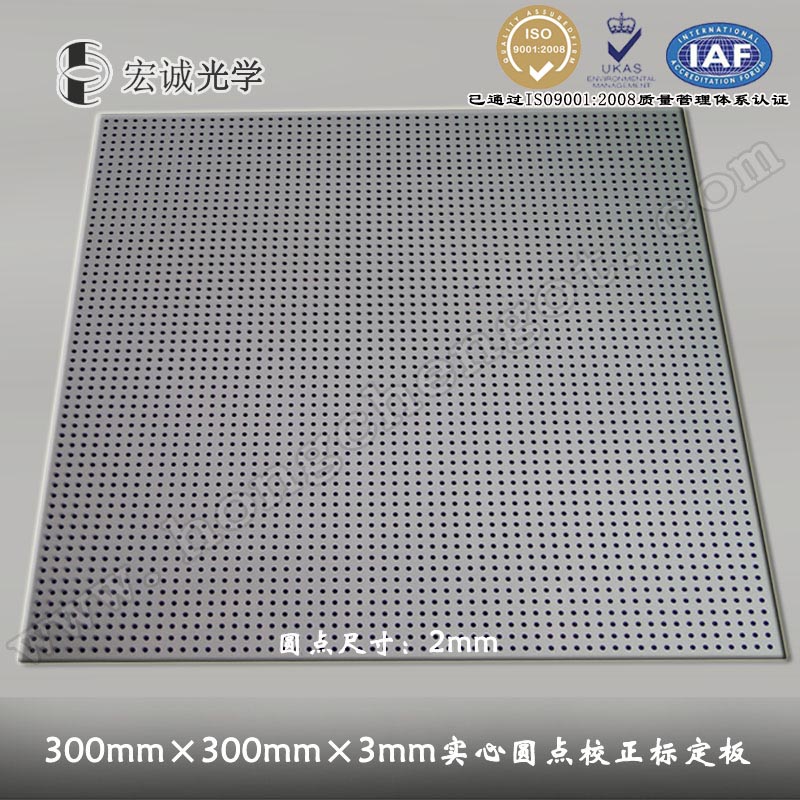

產品圖片：
