說起標定板，可能有些人還不太了解，其實它是一種帶有固定間距圖案陣列的幾何模型，攝像機通過帶有固定間距圖案陣列的平板（即標定板）拍攝圖像，然后經過標定算法計算，得出拍攝圖像的幾何模型，進而得到高精度的測量和重建結果，有效的校正了鏡頭畸變，大大提高了機器視覺應用中圖像測量、攝影測量的精度。
一、標定板種類：

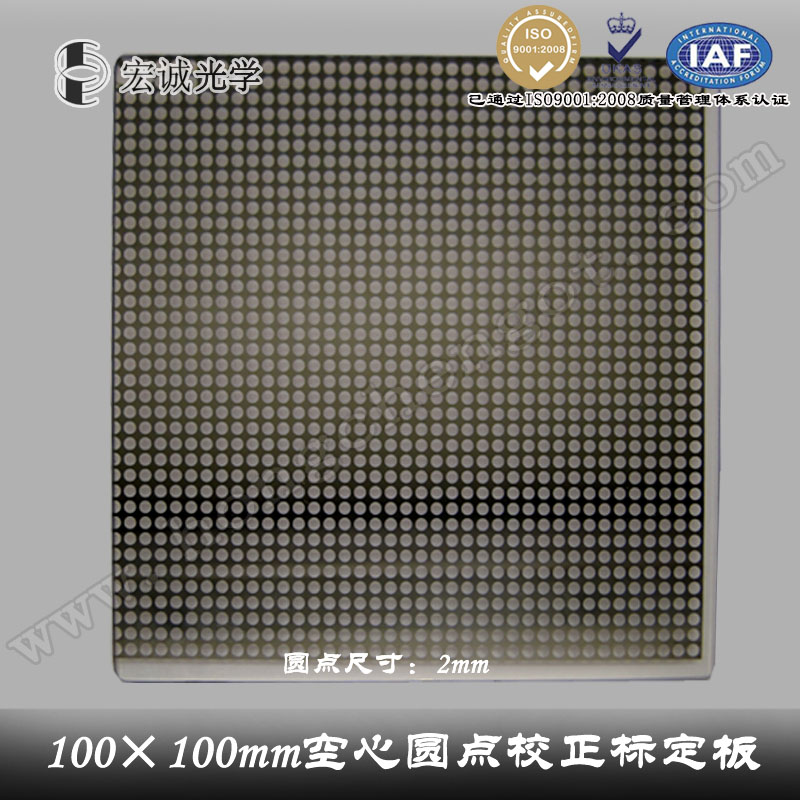

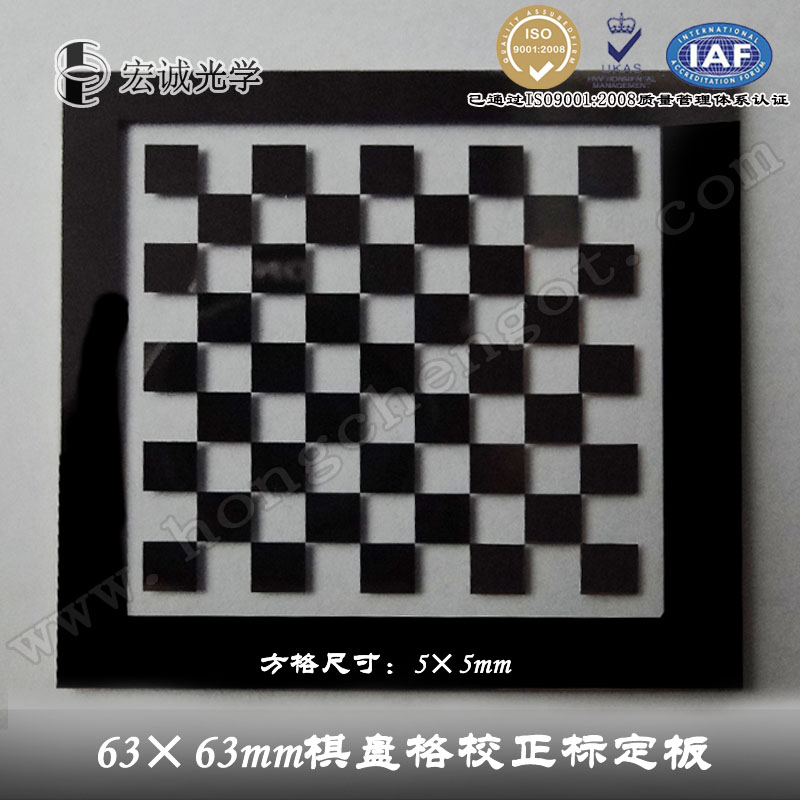

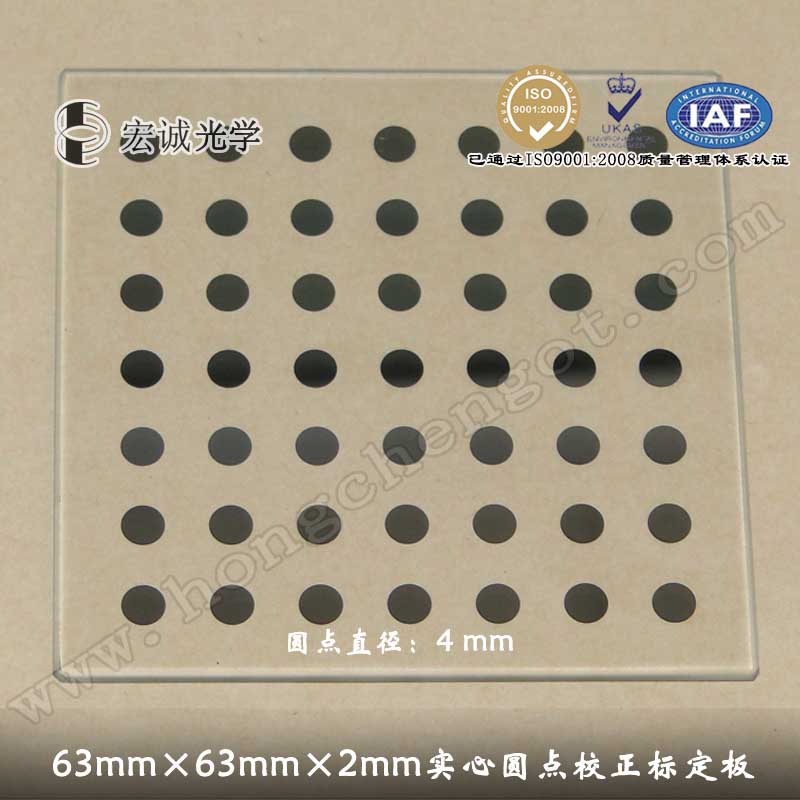

機器視覺標定板按照平板圖案陣列差異，可分為實心圓陣列圖案、空心圓陣列圖案和國際象棋盤格圖案。實心圓陣列圖案和空心圓陣列的標定板如：OpenCV標定板、Halcon標定板、雙目標定板；國際象棋盤圖案的標定板如：柵格陶瓷標定板等等。
二、標定板應用：
標定板只需兩步，即可提高機器視覺系統精度。第一步：誤差測量與評估。高精度機器視覺系統通過標定板所采集的圖像，配合專業標定算法，可得出視野范圍內任意位置上的誤差數值，然后根據這些誤差數據來評估機器視覺系統檢測精度的等級。第二步：誤差圖像的矯正與補償。機器視覺標定板通過第一步得到誤差數據，然后開始對圖像上的每一個像素信息進行位置校正和補償，此過程涉及圖像平移、旋轉、插值、重建、亮度補償?shù)榷喾N精密圖像算法。經過對圖像進行校正與補償，可以更精確地反映被測物品的實際情況，達到精密測量和檢測目得。
任何涉及位置與尺寸精度的機器視覺系統均須進行標定，但根據應用領域不同可以適當選擇標定方法，一般情況下，標定系統的精度應與測量系統的精度要求處于同一數量級，并且標定誤差不大于一個測量單位，比如測量系統的精度要求為±50微米，那么標定系統的精度必須達到10微米級，且標定系統誤差不能大于10微米。
