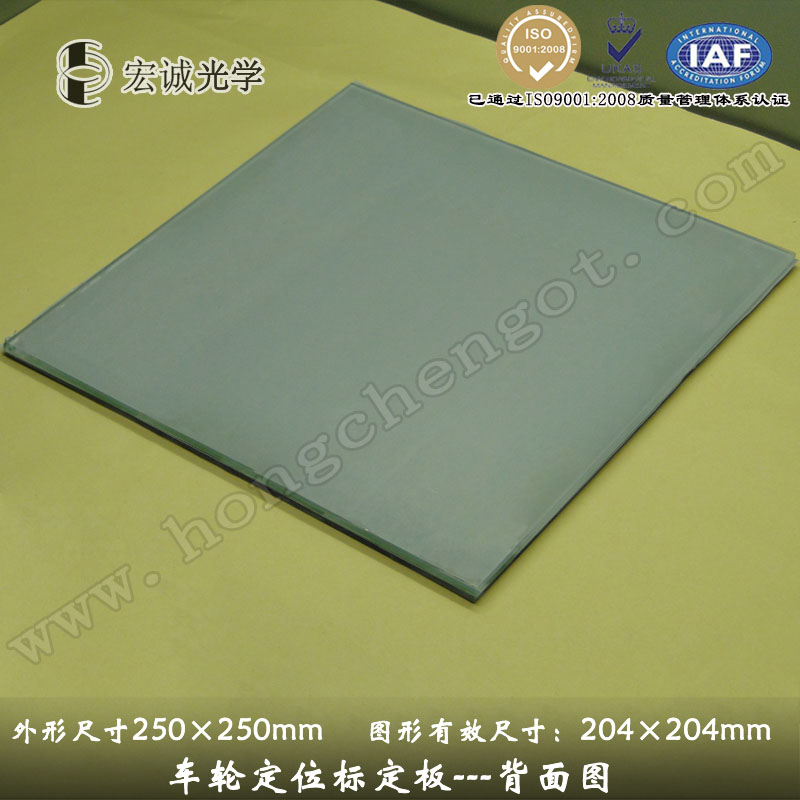

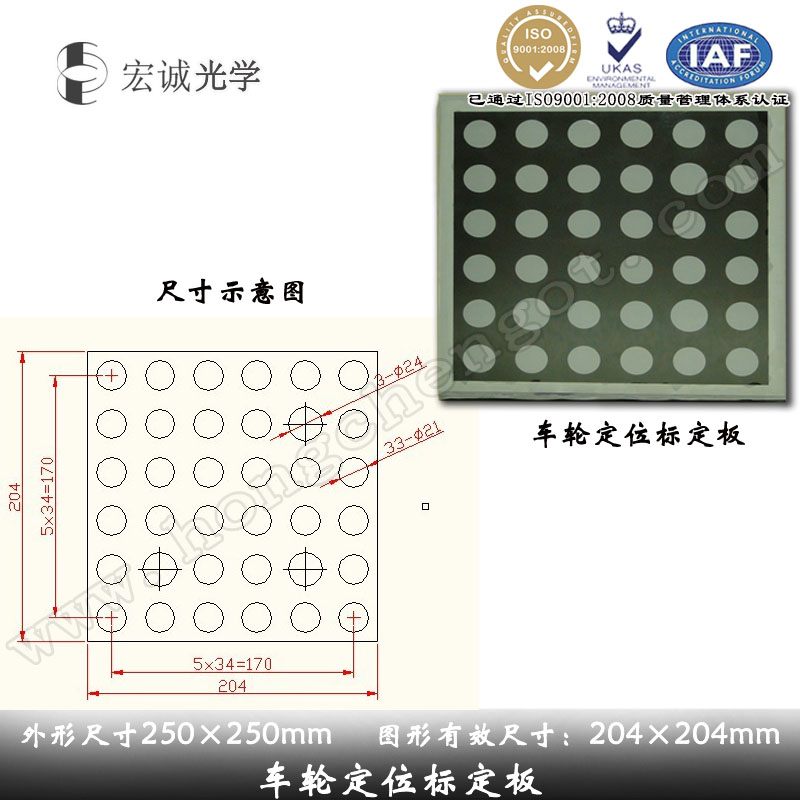

第一款車輪定位標定板： 有效圖形尺寸：204×204mm
產品尺寸：
1.有效圖形尺寸：204×204mm
2.圓點直徑：小圓點：21mm；大圓點24mm
3.圓點個數：一行有6個圓點；有6行，一共36個圓點（其中3個大圓點，33個小圓點）

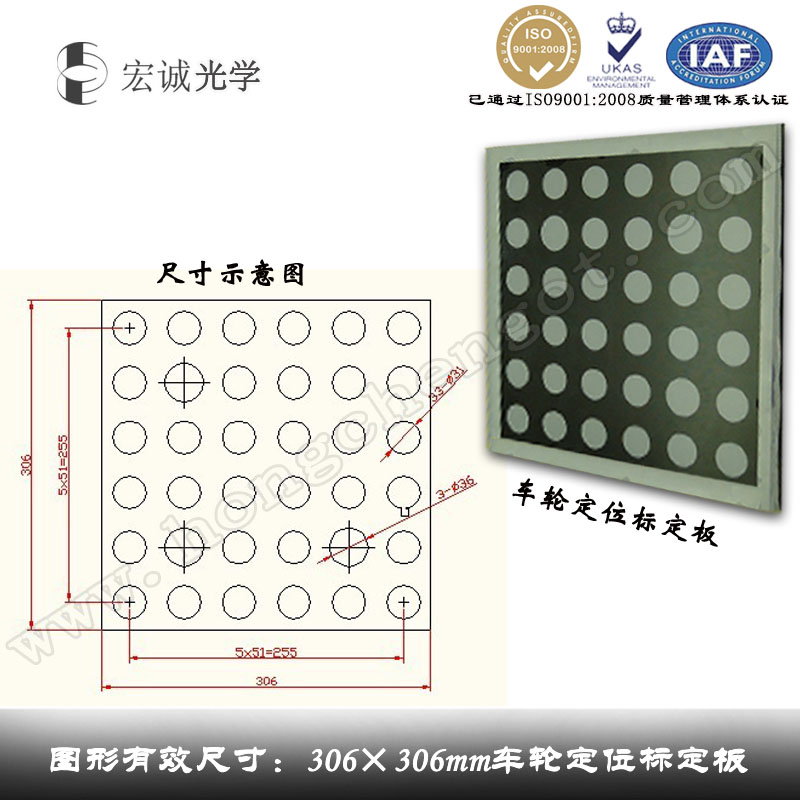

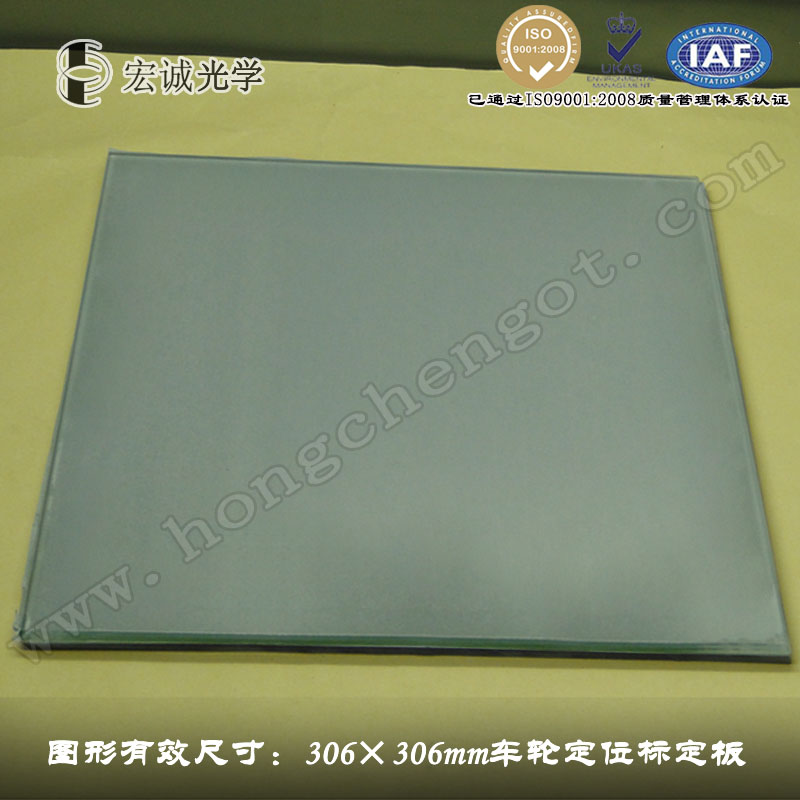

第二款車輪定位標定板： 有效圖形尺寸：306×306mm
產品尺寸：
1.有效圖形尺寸：306×306mm
2.圓點直徑：小圓點：31mm；大圓點36mm
3.圓點個數：一行有6個圓點；有6行，一共36個圓點（其中3個大圓點，33個小圓點）

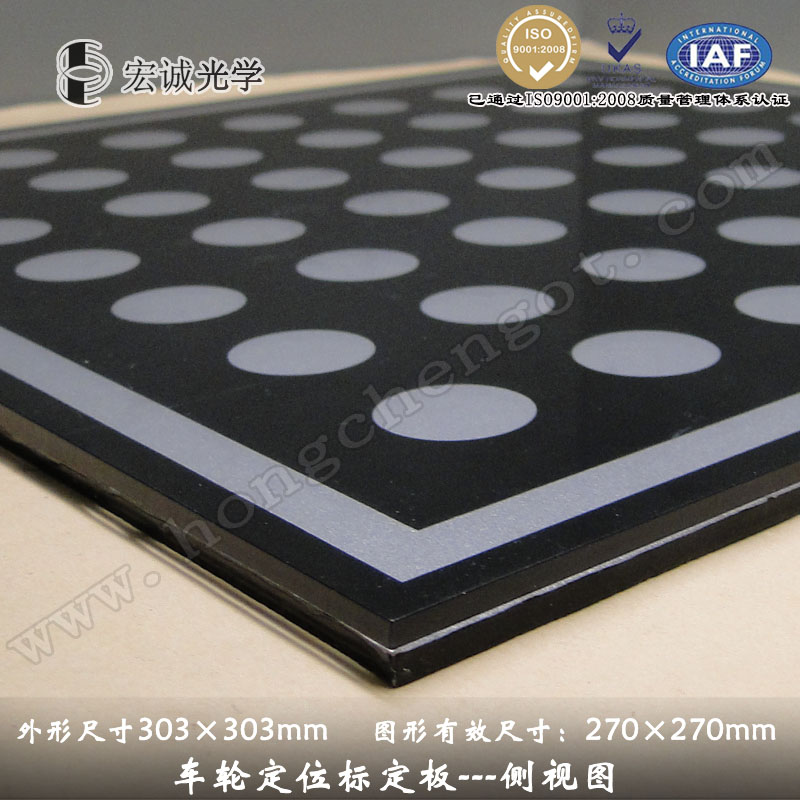

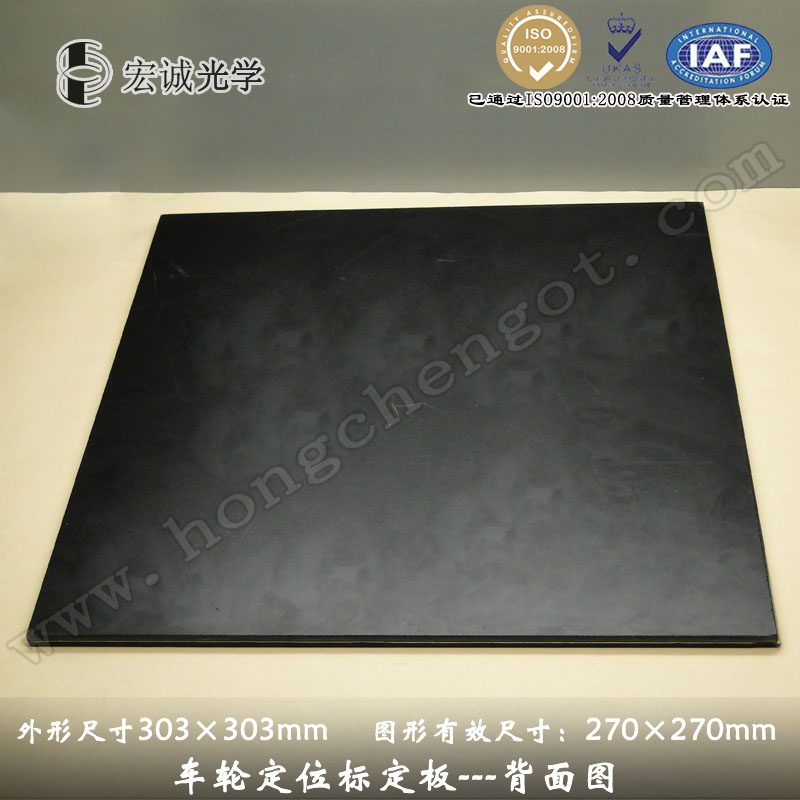

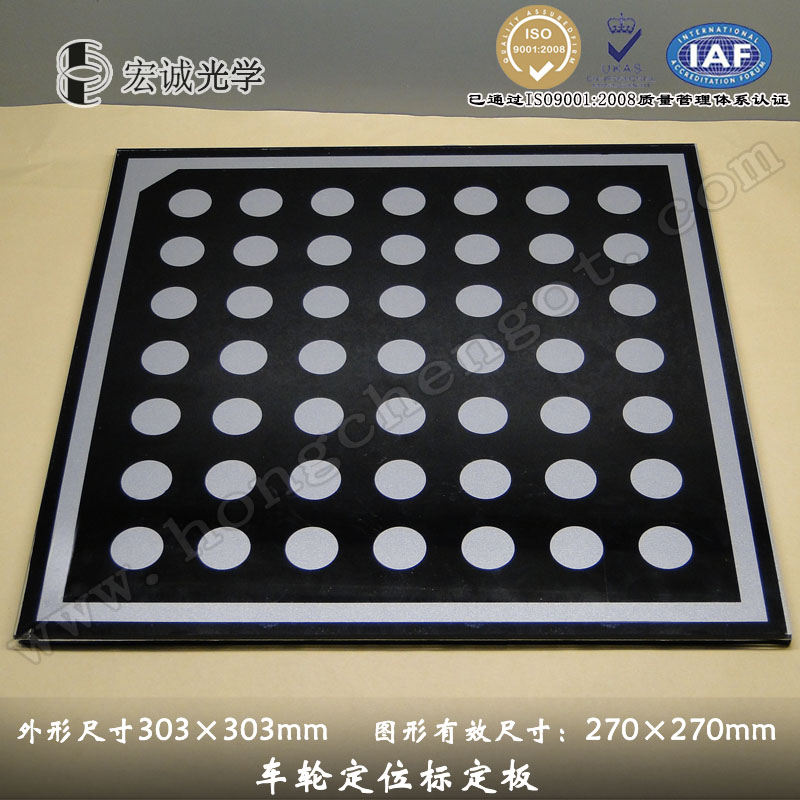

第三款車輪定位標定板：有效圖形尺寸：270×270mm
產品尺寸：
1.外形尺寸：303×303mm
2.有效圖形尺寸：270×270mm
3.圓點直徑：22mm
4.圓點個數：一行有7個圓點；有7行，一共49個圓點

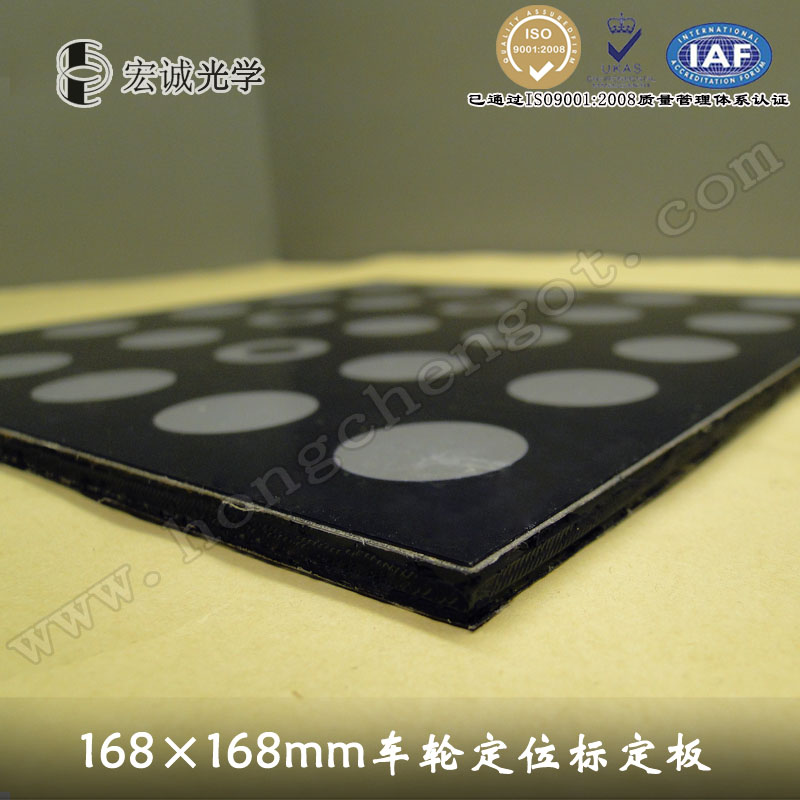

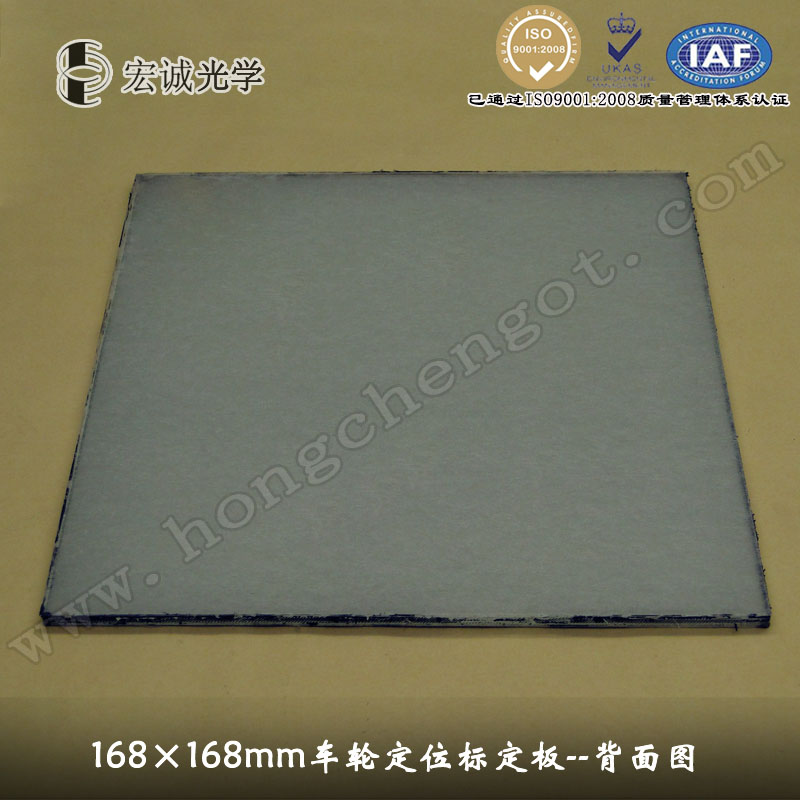

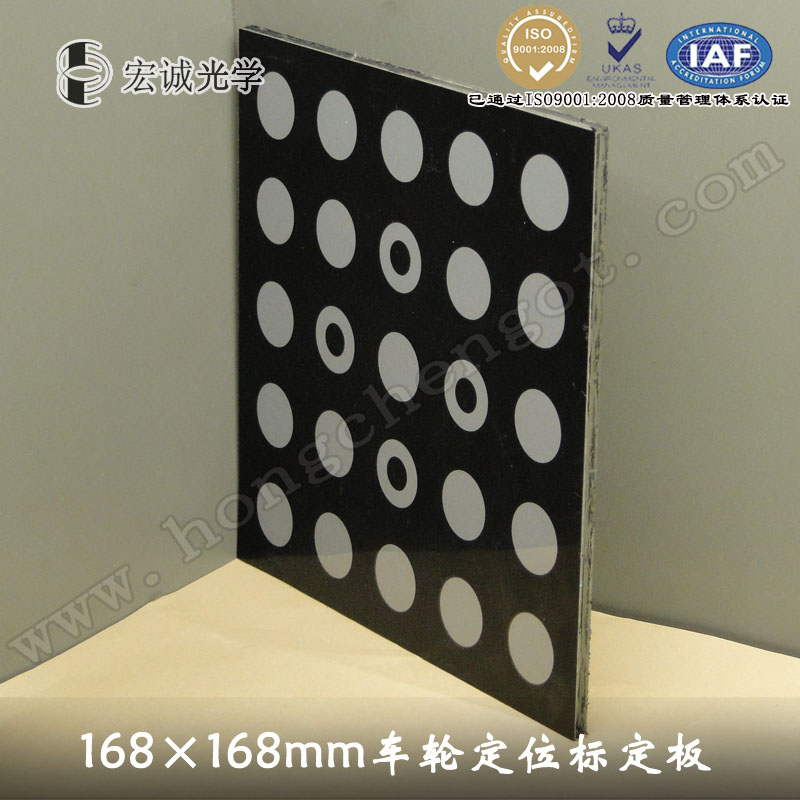

第四款車輪定位標定板：有效圖形尺寸：168×168mm
產品尺寸：
1.外形尺寸：168×168mm
2.圓點直徑：20mm（白色圓點）；10mm（黑色圓點）
3.圓點個數：一行有5個圓點；有5行，一共25個圓點（其中有四個白色圓點內，包含4個黑色小圓點）
